Kích thước giếng thang tối thiểu cho thang máy gia đình là bao nhiêu?

Trong bài viết trước, chúng ta đã thảo luận về... diện tích tổng thể cần thiết cho một thang máy gia đình. Lần này, chúng ta sẽ tập trung vào một khía cạnh quan trọng không kém: kích thước của giếng thang máy. Kích thước giếng thang máy là yếu tố quyết định xem một giếng thang máy có hoạt động được hay không. thang máy gia đình Thang máy có thể được lắp đặt trong nhà bạn, cần dành ra bao nhiêu không gian và việc lắp đặt cần được lên kế hoạch như thế nào. Nói chung, chiều rộng và chiều sâu thông thoáng của giếng thang máy thường lớn hơn chiều rộng và chiều sâu của cabin thang máy khoảng 200–500 mm.

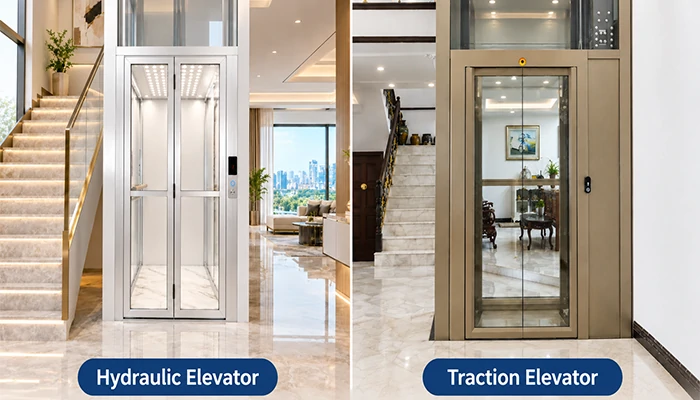

Dưới đây, chúng tôi đã tổng hợp các yêu cầu về kích thước tối thiểu của giếng thang máy cho cả thang máy kéo và thang máy thủy lực trong nhà, cung cấp tài liệu tham khảo cho những người hiện đang lên kế hoạch cho việc khoan lỗ kết cấu.

Kích thước tối thiểu của giếng thang máy cho thang máy dân dụng kiểu kéo

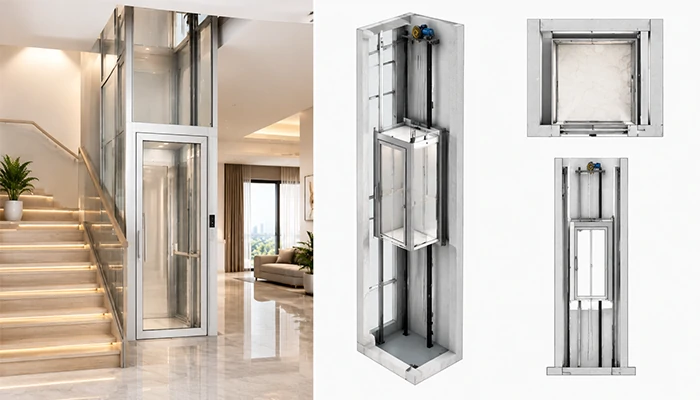

Thang máy kéo Thang máy sử dụng kết cấu khung kiểu giàn, đòi hỏi không gian dành riêng cho việc lắp đặt ray dẫn hướng, đối trọng và khung thang máy. Do đó, giếng thang máy phải lớn hơn chính cabin thang máy – một chi tiết thường bị bỏ qua bởi những người mới tìm hiểu về chủ đề này. Thông thường, chiều rộng và chiều sâu thông thoáng của giếng thang máy lớn hơn khoảng 100–500 mm so với chiều rộng và chiều sâu tương ứng của cabin thang máy.

Chiều rộng và chiều sâu của cabin thang máy lớn hơn khoảng 200–500 mm.

Đối với giếng thang máy hẹp, cửa mở ngang là lựa chọn ưu tiên vì chúng tiết kiệm không gian hơn về chiều rộng giếng.

Cửa mở ở giữa mang lại trải nghiệm tốt hơn cho hành khách và sự thuận tiện hơn khi lên xuống; tuy nhiên, chúng đòi hỏi trục cửa rộng hơn, khiến việc lắp đặt trở nên khó khăn ở những nơi không gian hạn chế.

Tất cả các kích thước tham khảo được cung cấp ở đây đều đề cập đến kích thước bên trong thực tế — được đo sau khi hoàn thành việc trát vữa kết cấu và lắp đặt gạch ốp tường — chứ không phải kích thước bên ngoài tổng thể của các bức tường giếng thang.

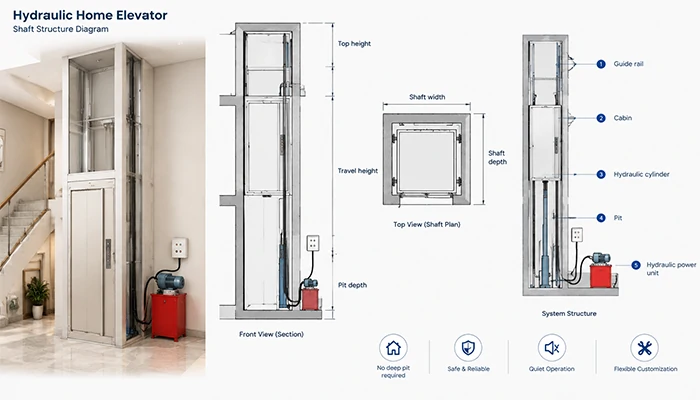

Thang máy gia đình thủy lực Thang máy thủy lực không cần đối trọng, loại bỏ nhu cầu về không gian riêng để chứa đối trọng, dẫn đến hiệu quả sử dụng không gian cao hơn. Với cùng kích thước cabin, điều này cho phép kích thước giếng thang nhỏ hơn – một lợi thế quan trọng khi lắp đặt thang máy thủy lực trong không gian hạn hẹp.

Tuy nhiên, không nên chỉ xem xét kích thước chiều ngang; thang máy thủy lực có những yêu cầu không gian cụ thể cho việc bố trí xi lanh thủy lực và đường dẫn dầu. Ngay cả khi kích thước giếng thang máy đáp ứng các tiêu chí, vẫn cần phải kiểm tra trước xem có đủ không gian dự trữ ở bên cạnh cho xi lanh thủy lực, cũng như các điều kiện phù hợp cho việc bố trí hố thang. Đối với các mẫu có xi lanh thủy lực gắn bên hông, cần phải dự trữ không gian trong giếng thang máy để chứa chuyển động của xi lanh; việc bố trí xi lanh cần được xác nhận với nhà sản xuất trong giai đoạn vẽ/thiết kế.

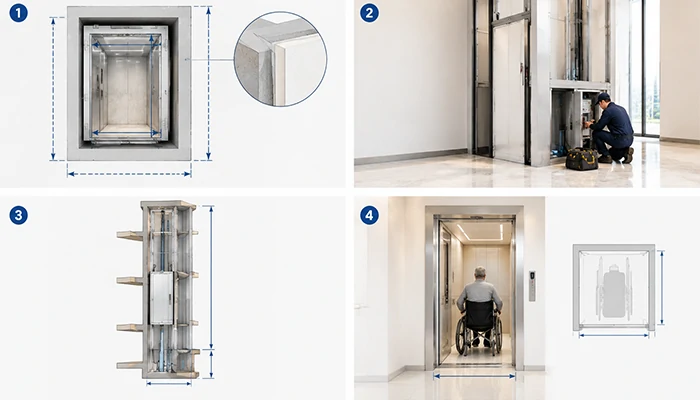

Những yếu tố quan trọng cần xem xét khi lập kế hoạch kích thước giếng

1. Phân biệt giữa kích thước bên trong và kích thước khung bên ngoài: Hầu hết các nhà sản xuất thang máy đều cung cấp thông số kỹ thuật dựa trên kích thước bên trong của giếng thang máy sau khi hoàn thành xây dựng. Do đó, khi lập bản vẽ xây dựng, cần phải tính toán và trừ đi độ dày của lớp trát hoặc lớp hoàn thiện nội thất.
2. Cần chừa không gian cho việc bảo trì và sửa chữa: Nếu kích thước được giữ ở mức tối thiểu tuyệt đối, kỹ thuật viên sẽ có rất ít không gian để thao tác khi thực hiện bảo trì hoặc thay thế phụ tùng trong tương lai; điều này khiến nhiều công việc sửa chữa trở nên khó khăn và làm phức tạp việc bảo trì lâu dài.
3. Việc kiểm tra đồng thời ba thông số: kích thước giếng thang (chiều dài và chiều rộng), độ sâu hố thang và chiều cao tầng trên cùng. Ba yếu tố này tạo thành một tập hợp các yêu cầu phụ thuộc lẫn nhau; nếu thiếu bất kỳ yếu tố nào, thang máy không thể được lắp đặt đúng cách. Nhiều khách hàng chỉ tập trung vào kích thước của miệng giếng thang mà bỏ qua chiều cao tầng trên cùng không đủ – một vấn đề phổ biến khiến kế hoạch dự án bị đình trệ.
4. Các điều kiện nới lỏng bổ sung để đảm bảo khả năng tiếp cận cho người sử dụng xe lăn: Nếu thang máy phải đáp ứng nhu cầu của người sử dụng xe lăn, các tiêu chuẩn tối thiểu về chiều sâu giếng thang dành cho thang máy chở khách thông thường không thể áp dụng trực tiếp. Yêu cầu về chiều rộng cửa và chiều sâu cabin nghiêm ngặt hơn, đòi hỏi phải tăng kích thước giếng thang tương ứng.

Câu hỏi thường gặp

Nếu giếng thang máy được thiết kế với kích thước tối thiểu tuyệt đối, liệu sau này có thể lắp đặt thang máy của một thương hiệu khác không?

Khả năng tương thích kém; không được khuyến nghị. Do các nhà sản xuất khác nhau sử dụng các bố cục khác nhau cho khung thang máy, vị trí ray dẫn hướng và hệ thống đối trọng—và vì các giếng thang có các ràng buộc kích thước chặt chẽ thường được thiết kế riêng cho một mẫu thang máy cụ thể—việc chuyển sang một thương hiệu khác sau này rất có thể sẽ yêu cầu sửa đổi cấu trúc giếng thang.

Đối với thang máy gia đình được thiết kế không có hố thang, kích thước tối thiểu cần thiết của giếng thang có thay đổi không?

Đúng vậy. Phiên bản không cần hố thang có cấu trúc và bố trí giá đỡ đáy khác so với thang máy tiêu chuẩn cần hố thang. Bạn phải kiểm tra kích thước cụ thể so với bản vẽ của nhà sản xuất đối với mẫu không cần hố thang; bạn không thể chỉ áp dụng các thông số kỹ thuật giếng thang được sử dụng cho thang máy tiêu chuẩn.

Tôi cần loại thang máy gia đình kích thước nào cho người ngồi xe lăn?

Nếu thang máy gia đình được thiết kế để sử dụng cho người ngồi xe lăn, kích thước cabin lý tưởng nên tối thiểu là 1100 × 1100 mm, với chiều rộng cửa mở từ 800–1000 mm. Ngoài ra, giếng thang máy nên có kích thước khoảng 1300 × 1400 mm hoặc lớn hơn. Kích thước chính xác của thang máy cần được xác định bằng cách xem xét cả kích thước cụ thể của xe lăn và điều kiện thực tế tại vị trí lắp đặt.

Độ dày thành tiêu chuẩn của giếng thang máy là bao nhiêu?

Không có độ dày tiêu chuẩn nào cho giếng thang máy; độ dày phụ thuộc vào các yếu tố như trọng lượng thang máy, cấu trúc giếng và loại công trình. Đối với giếng xây bằng gạch, độ dày thường là 200 mm trở lên, trong khi đối với giếng bê tông cốt thép, độ dày từ 150–200 mm là đủ.

Tôi có thể đo kích thước giếng thang máy nhà mình một cách chính xác trước khi lắp đặt như thế nào?

Các bước để đo kích thước giếng thang máy gia đình bao gồm:

Đo chiều sâu, chiều rộng và chiều cao của giếng thang máy.

Đo độ sâu của hố và chiều cao của tầng trên cùng.

Đo kích thước các ô cửa.

Kiểm tra địa điểm xem có vật cản nào không.

Nếu bạn không có nhiều thời gian hoặc lo ngại về những sai sót có thể xảy ra trong quá trình đo lường, vui lòng... liên hệ với chúng tôi. Chúng tôi cung cấp cả dịch vụ đo đạc từ xa và tại chỗ để đảm bảo thang máy của bạn có thể được lắp đặt thành công trong giếng thang.

Lời kết

Việc bố trí giếng thang máy trong nhà là một cột mốc quan trọng, không thể đảo ngược trong giai đoạn xây dựng dân dụng; tốt hơn hết là nên chừa thêm một chút khoảng trống thay vì tuân thủ nghiêm ngặt các kích thước tối thiểu tuyệt đối.

Nếu bạn có bản vẽ mặt bằng kiến trúc của biệt thự, bạn có thể chia sẻ chúng với đội ngũ kỹ thuật của chúng tôi. Chúng tôi Chúng tôi sẽ xem xét toàn bộ các thông số kỹ thuật—bao gồm kích thước giếng thang máy, chiều cao tầng trên cùng và độ sâu hố thang máy—để xác định giải pháp thang máy gia đình phù hợp nhất. Cách tiếp cận chủ động này giúp bạn tránh được việc phải sửa đổi kết cấu hoặc nguy cơ giếng thang máy không thể sử dụng được.
